GIMBAL
Se integra con 4 cámaras de la más alta calidad, con sensores intercambiables.
Es capaz de ofrecer video 4K e imágenes de alta resolución más importante es que el sistema ofrece lentes de distancia focal más larga, lo que permite mayores altitudes de vuelo y márgenes de seguridad mucho mayor.
La U416 ofrece una tecnología de cámaras y sensores avanzada, alojados en una plataforma giroestabilizada sólida para brindar una amplia variedad de datos geoetiquetados. El sistema de navegación inercial crea un recurso de inspección multisensor de alto rendimiento.
Al incorporar la última tecnología de inspección aérea y utilizar multisensores de la más alta calidad, se ofrecen soluciones de última generación para la inspección de tuberías, detección de fugas de gas, evaluación por daños, estudios ambientales, estudios de derecho de vía y mapeo.

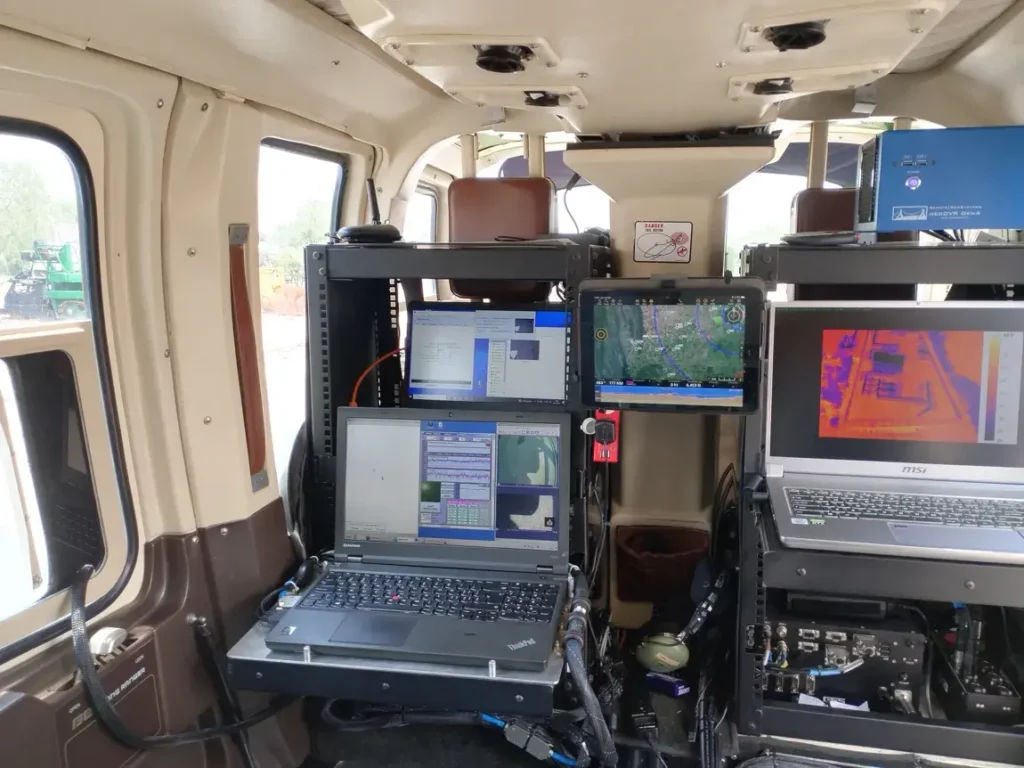

Equipo a bordo

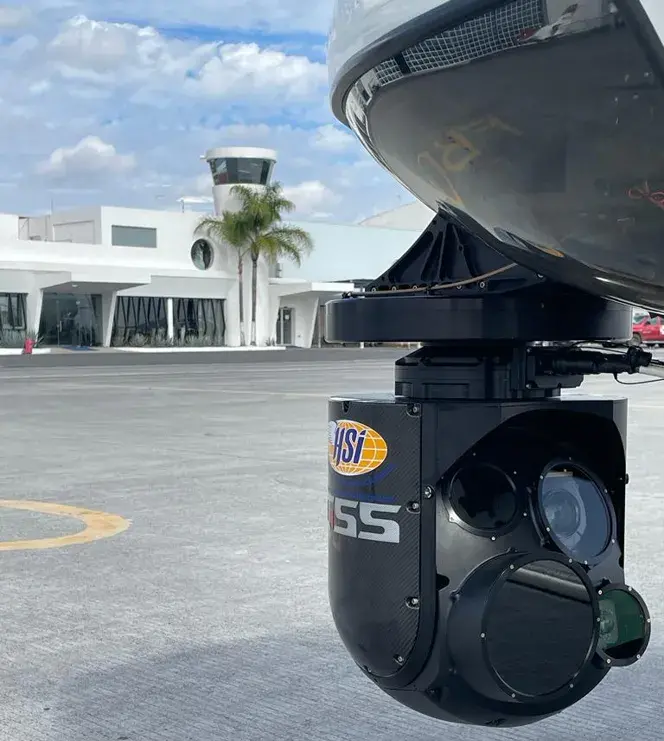

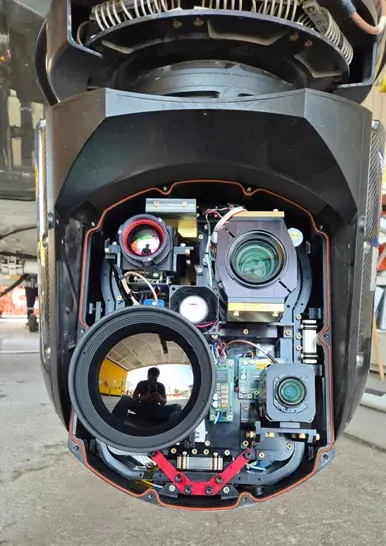

GIMBAL U 416
Sistema de cuatro sensores
- Cámara fotográfica digital.
- IR termográfico HD.
- Cámara de luz digital 1920 x 1080 píxeles, y 4K .
- Cámara o sensor de detección de gas.
Cámara digital
Sensor de hasta 102 MP con lente de 140-280 mm o 350 mm prime.
Resolución: 102 MP.
Velocidad de obturación: 1/4000 sec.
Continuidad de disparos: 5 fps.
ISO: 100~12800(1/3 step).
Formato de archivo: JPG, RAW, TIFF
Esta cámara nos permite tomar fotografías a larga distancia obteniendo mayor detalle sobre las imágenes.
Se puede observar con mejor claridad detalles como, tornillería en las válvulas, rostros, placas, personas sobre las instalaciones o derecho de vía, visualizar si la instalación se encuentra en buen o mal estado.
En líneas eléctricas podemos tener más detalles sobre los aisladores y tornillería así como en la estructura.

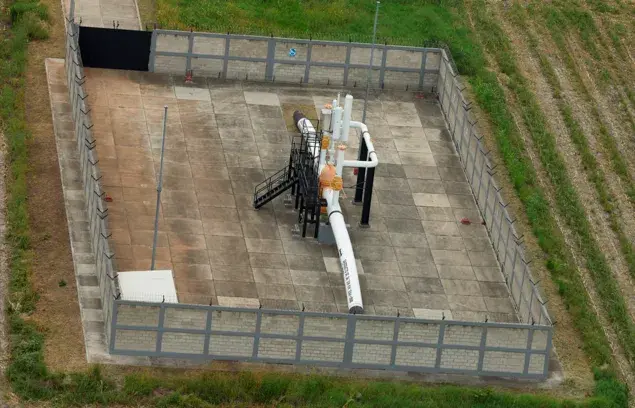

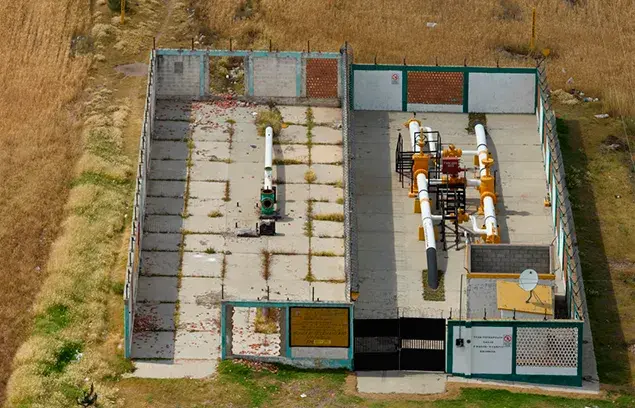

Cámara digital sin zoom

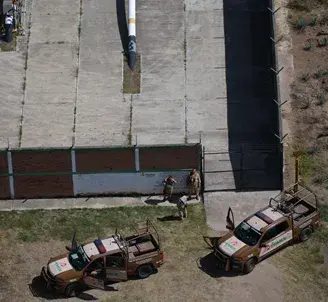

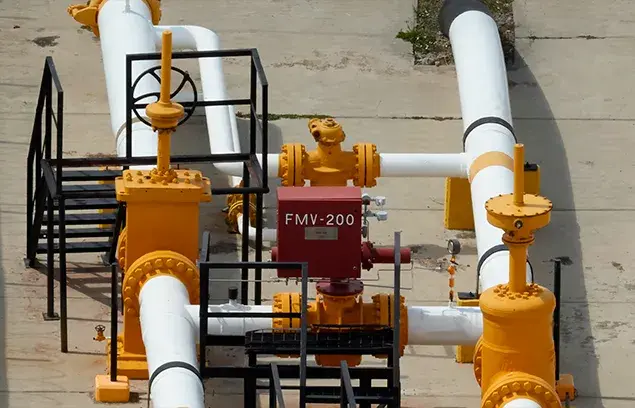

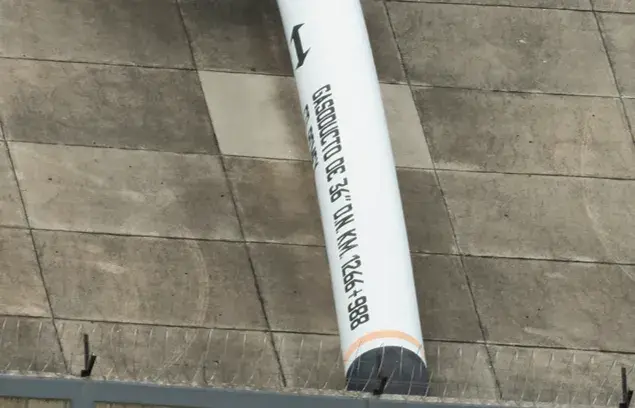

Cámara digital con zoom
Cámara digital sin zoom
Cámara digital con zoom

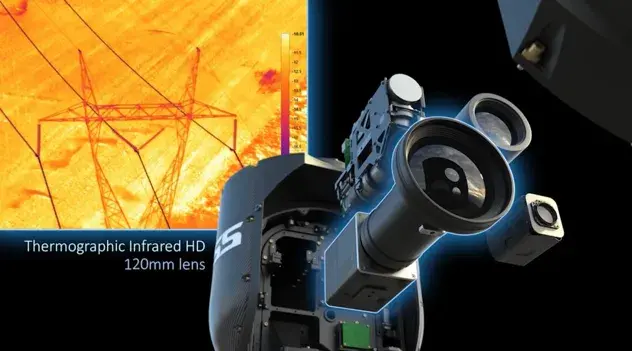

Cámara térmica
Termográfico IR XGA con lente de 120 mm.
Resolución: 1024 x 768.
HFOV x VFOV: 8.1° x 6.2°.
Precisión de medición: +- 1.5 K o 1.5 °>100ºC.
Rango de medida de temperatura: -40°C a + 1200 °C.
Sensibilidad a la temperatura: <-35 mm.
Esta cámara nos permite detectar en tiempo real sobre las instalaciones cuales tienen paso de gas y cuales no. Así mismo, nos genera fotografías de puntos de interés las cuales se pueden convertir en un reporte en PDF con los detalles de temperatura y coordenadas de la foto o video capturado.

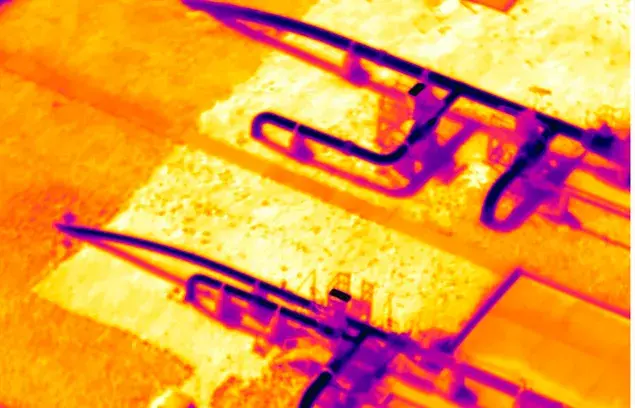

Tubos con paso de gas

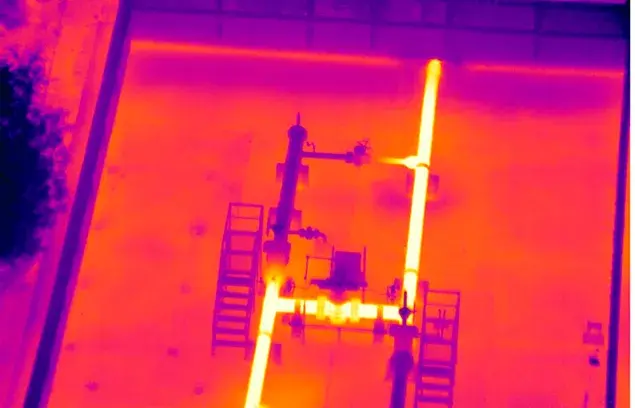

Tubos sin paso de gas
Debido al cambio de temperatura podemos determinar si cuenta o no con paso de gas.

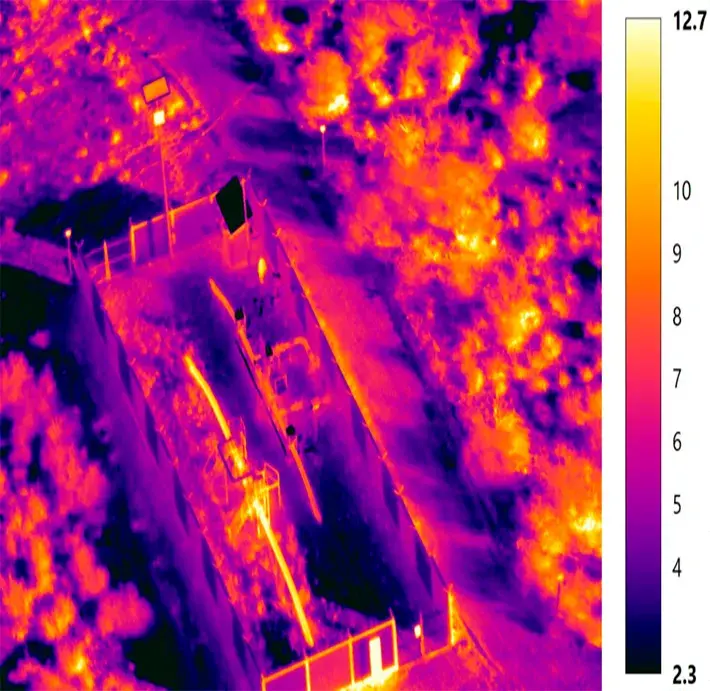

Foto térmica de instalación

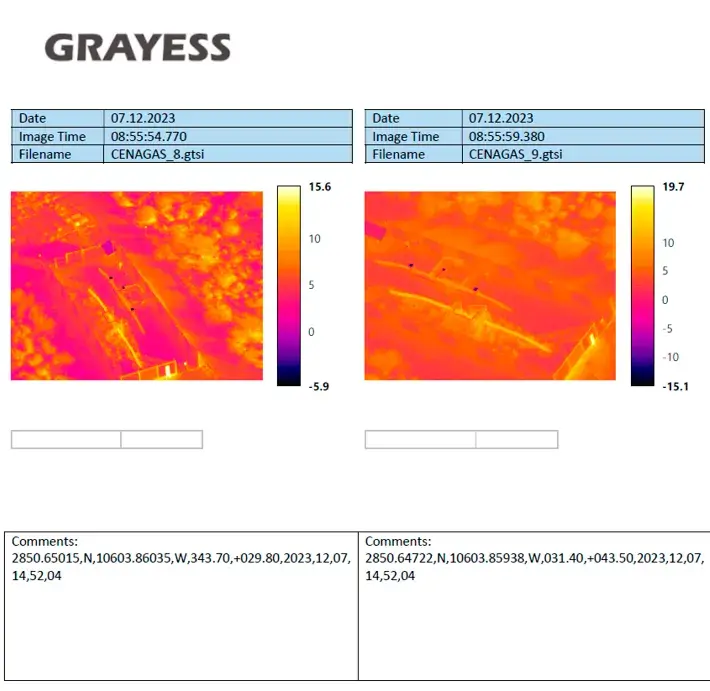

Reporte cámara térmica

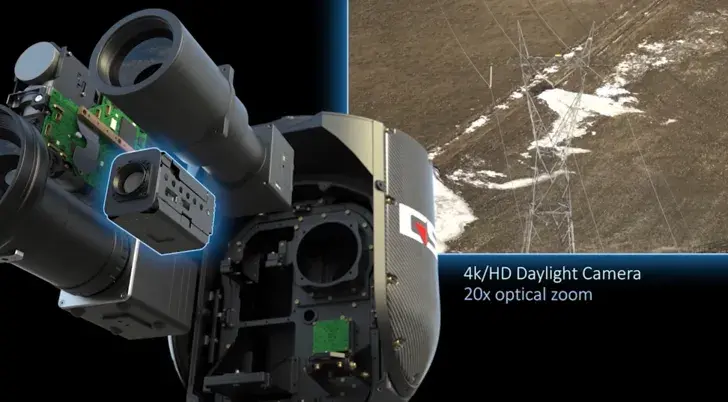

Cámara diurna 4K/HD
Cámara daylight HD/4K con zoom óptico de 20x.
Resolución: 4K, 1080p, 720p, 480p.
HFOV x VFOV: 70.7° x 4.1°.
Optical zoom: 20x.
Digital zoom: super resolution zoom, 1.5x QFHD, 2.0x FHD digital zoom: 12x.

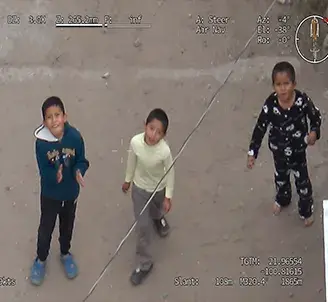

Reconocimiento de rostros

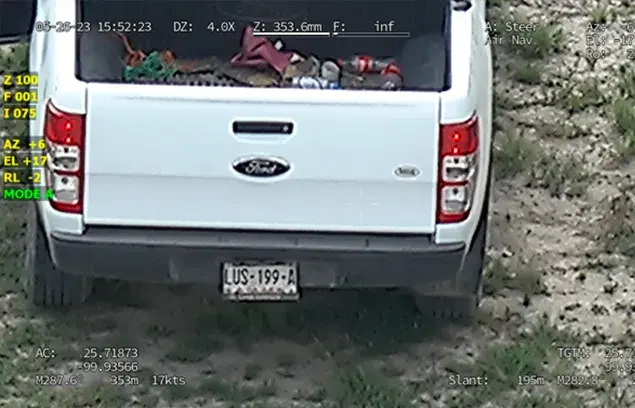

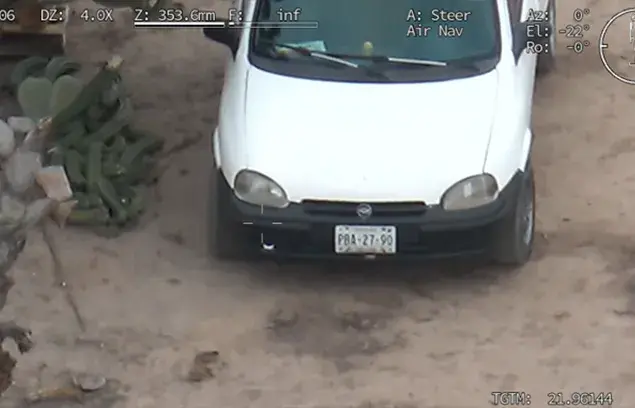

Reconocimiento de placas
Revisión de gasoductos
El U416 puede ser utilizado tanto para evaluaciones de rutina como de emergencia, mediante la inspección aérea de tuberías garantiza, capturando la información y las imágenes necesarias para la evaluación de la situación, el control de daños y el tratamiento de posibles amenazas a los oleoductos y gasoductos de la manera más rápida y rentable posible. El sistema multifuncional es ideal para una variedad de departamentos que incluyen:

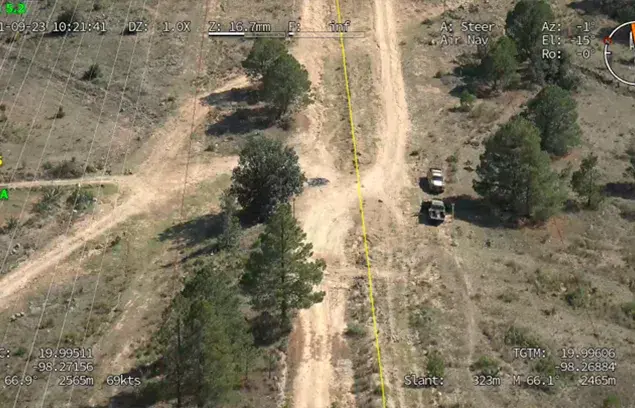

Operaciones y Mantenimiento

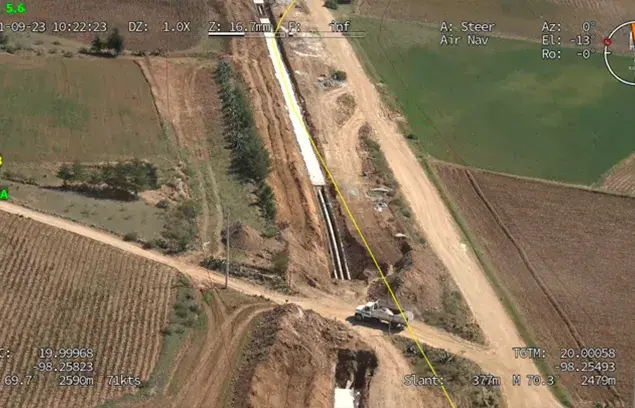

Reparaciones y trabajos de emergencia
Interpretación de Overlay
Video “Celaje” con metadatos geoespaciales y Overlay
Revisión de gaseoductos
Revisión de ductos
Instalación en mantenimiento
Instalación sin puerta y en malas condiciones
Invasión al derecho de vía con basurero y vegetación abundante

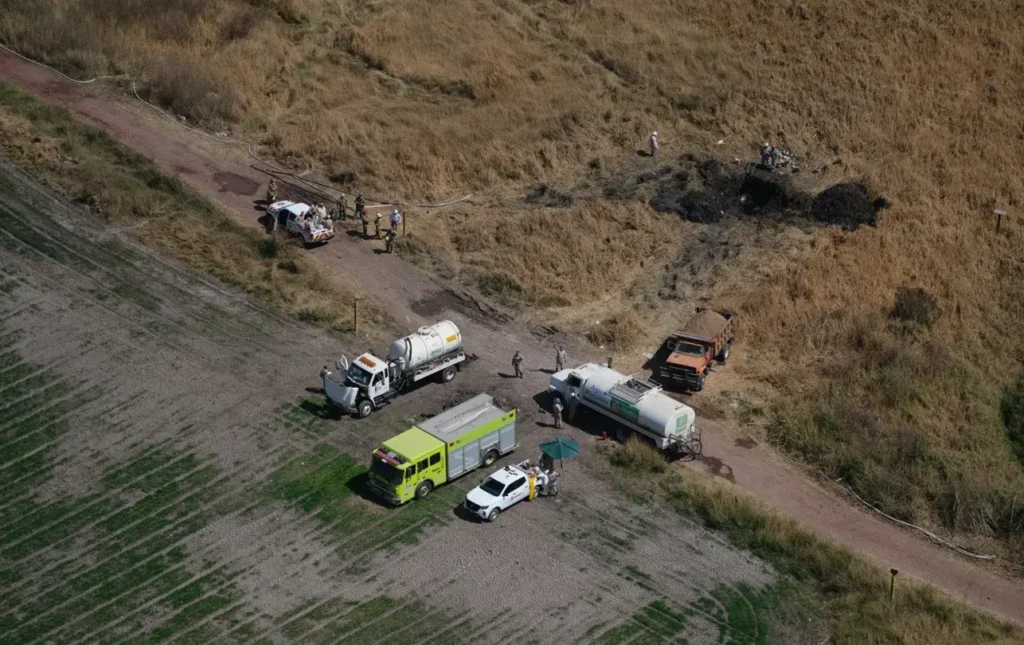

Detección de derrame PEMEX
Detección de derrame PEMEX
Detección de personas robando tubería de gasoducto

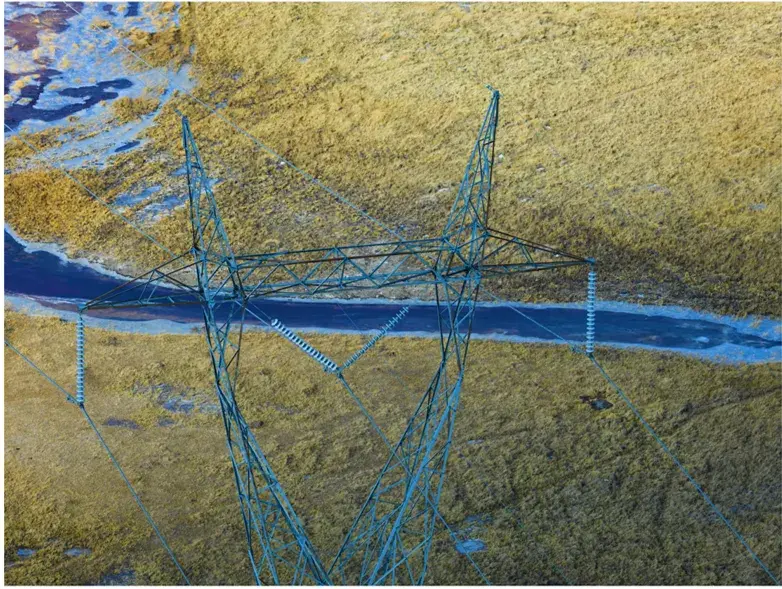

Revisión de líneas eléctricas
La falta de mantenimiento en líneas eléctricas puede causar fallas, incendios y cortes de energía. Para prevenirlo, realizamos inspecciones con helicópteros para detectar tornillería floja, estructuras oxidadas y problemas en el cableado, complementadas con sensores térmicos para identificar anomalías y riesgos. Esto mejora la seguridad, reduce costos y evita interrupciones.
Cámara digital de alta resolución para análisis mas detallado
Búsqueda de puntos calientes en aisladores o cableado

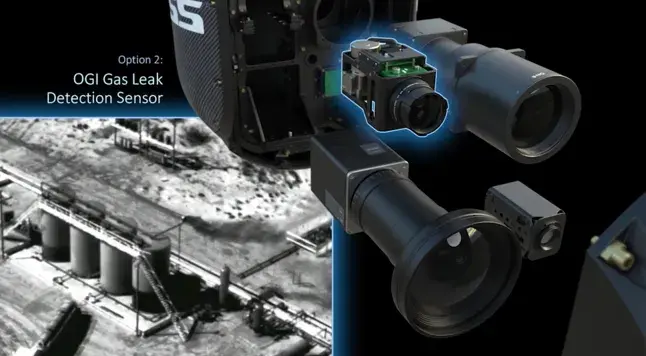

Ventus OGI
Camara óptica de imágenes de gas ventus 640 x 512.
Apertura: 50 mm.
Tipo de detección: High operation temperature.
Gas detectable: Ácido acético, amoníaco, benceno, Butadieno, Butano, Etano, Etilbenceno, Etileno, heptano, hexano, isopreno, Metiletilcetona (MEK), metano,Metanol, MIBK, Octano, 1-Pentano, Propano, propileno, doixido de azufre, Tolueno, cloruro de vinilo y xileno.
El sistema U416 integra a la perfección la última tecnología de cámaras y lentes, incluidas cámaras OGI (Optical Gas Imaging) para la detección de fugas de gas en tuberías que le permiten:
- Visualice y rastree fugas de gas en tiempo real ahorrando tiempo y dinero.
- Monitorear partes de una planta que son difíciles de alcanzar y que no serían factibles ni rentables sin la detección aérea de fugas de gas.
- Realiza inspecciones desde una distancia segura para mantener a su personal protegido.
- Reducir el daño al medio ambiente.
- Adherirse a los mandatos regulatorios y de cumplimiento de la industria.
Los gases detectables incluyen: Confirmar rápidamente la presencia de cualquier fuga o anomalía en una tubería de petróleo o gas natural (detección de fugas en tuberías, incluidas las tuberías subterráneas).
Ácido acético, benceno, butadieno, butano, etano, etilbenceno, etileno, heptano, hexano, isopreno, metil etil cetona (MEK), metano, metanol, MIBK, octano, 1-pentano, propano, propileno, dióxido de azufre, tolueno, cloruro de vinilo y xileno.

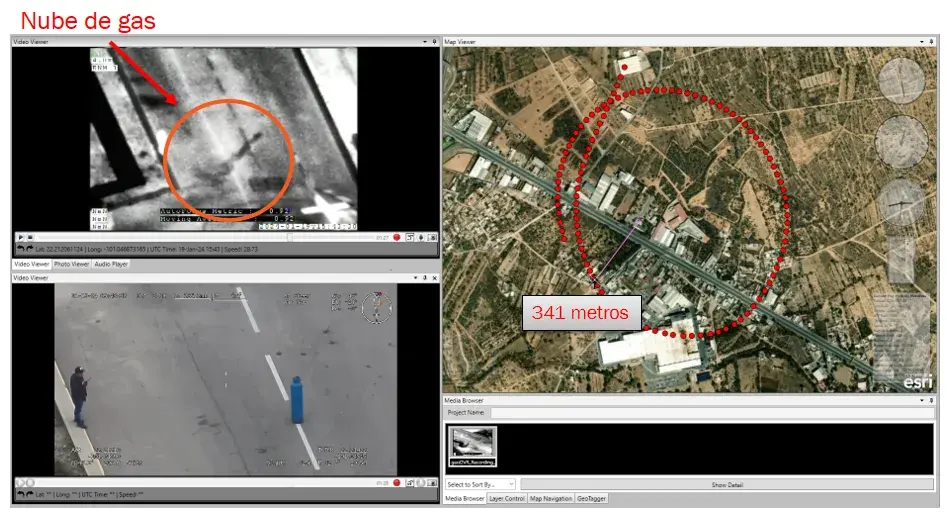

Detección de fugas de gas
Detección de fugas de gas
Detección de fugas de gas
Detección de fugas de gas

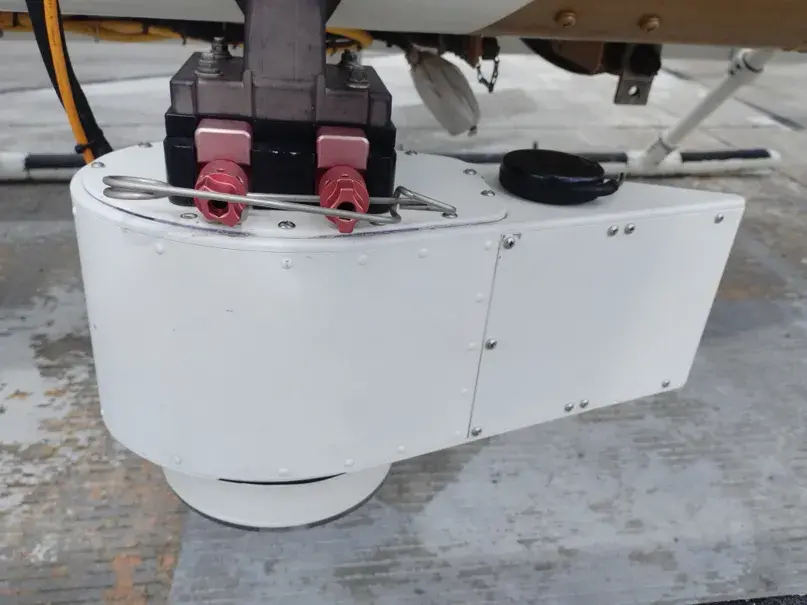

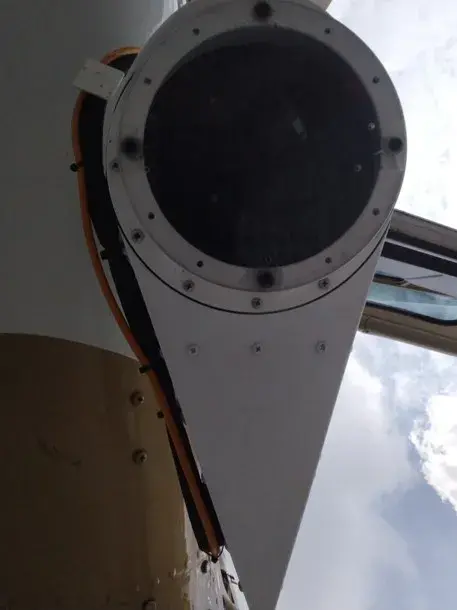

Mapeo con cámara Centital
Captura fotografías aéreas de alta resolución combinadas con datos GPS ideal para análisis o planificación urbana, cartografía y fotogrametría 2 D y 3 D.

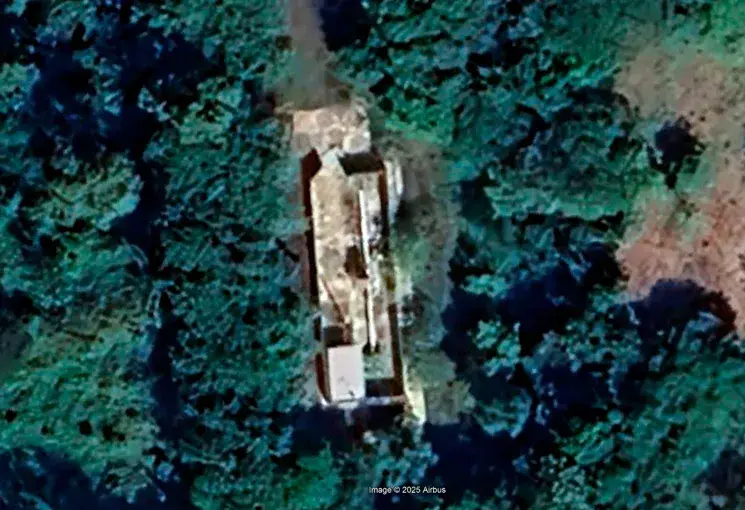

Imagen satelital
Imagen cenital alta definición
Fotogrametría
ENTREGABLES
- Todos los vuelos son transmitidos en tiempo real mediante una red cifrada punto a punto del centro de monitorio al helicóptero.
- Video en 1920 x 1080 píxeles “HD” con overlay georreferenciado
- Video 4 K sin overlay georreferenciado.
- Video infrarrojo cámara OGI “detector de gases” georreferenciado.
- Video cámara termográfica georreferenciado.
- Toda la información se posiciona en un software especializado que reproduce los videos y los metadatos de cada video y fotografía.
